Cómo seleccionar el inyector de grasa adecuado para sistemas de lubricación de línea única

Introducción

En un sistema de lubricación de una sola línea, el inyector de grasa es un componente central que determina la precisión de la lubricación, la vida útil de los rodamientos y la fiabilidad del sistema.

Seleccionar el inyector de grasa adecuado no solo se trata de coincidir con los tamaños de rosca, sino que requiere una evaluación integral de los siguientes factores:

1、Requisito de lubricante para cada punto de lubricación

2、Presión de operación del sistema

3、Condiciones de temperatura ambiente

4、Carga sobre la pieza lubricada

5、Distancia de la tubería desde la bomba hasta el inyector de grasa

6、Escenarios de aplicación industrial

Esta guía explicará sistemáticamente cómo seleccionar correctamente un inyector de grasa y proporcionará un análisis comparativo profesional de los modelos de la serie VL de CISOLUBE.

¿Qué es un Inyector de Grasa en un Sistema de Lubricación de Una Sola Línea?

En un sistema de lubricación de una sola línea: la bomba de lubricación presuriza la línea principal de aceite; cada inyector de grasa entrega una cantidad fija de grasa según el desplazamiento establecido; el inyector de grasa se reinicia automáticamente después de que el sistema se despresuriza, esperando el siguiente ciclo de lubricación. A diferencia de los sistemas de lubricación progresiva, cada inyector de grasa en un sistema de una sola línea opera de forma independiente, lo que hace que la selección del modelo sea crucial.

Paso 1: Determinar el Desplazamiento de Grasa Requerido para Cada Punto de Lubricación

Este es el factor más crítico en la selección.

Los requisitos de lubricante varían significativamente para diferentes componentes del equipo:

Tipo de Aplicación Rango de Desplazamiento Recomendado

Maquinaria de precisión： 0.02 – 0.13 ml

Rodamientos estándar： 0.13 – 1.3 ml

Ejes de pasador para servicio pesado： 0.5 – 5 ml

Equipos rotativos grandes： 1 – 8 ml

Modelos Recomendados de la Serie VL:

1、Microlubricación → Inyector de Grasa VL-32

2、Aplicaciones industriales estándar → VL-1

3、Requisitos de lubricación moderados → VL-1X

4、Rodamientos para servicio pesado → VL-1XL

5、Lubricación puntual de gran tamaño → VL-11

Paso 2: Confirmar la Presión de Operación del Sistema

Los sistemas de lubricación de una sola línea suelen operar a 100 – 300 bar.

Para sistemas con requisitos de alta presión, como tuberías de larga distancia o equipos mineros:Recomendación: VL-1XL (máximo 414 bar)

Maquinaria de construcción estándar: VL-1 / VL-1X

Sistemas de precisión de baja presión: VL-32

Una clasificación de presión insuficiente en la selección puede resultar en una descarga incompleta de grasa.

Paso 3: Considerar la Temperatura Ambiente

La temperatura ambiente afecta la fluidez de la grasa y la vida útil de los sellos.

Modelo Rango de Temperatura

VL-1： -26°C a +176°C

VL-11 ：-40°C a +93°C

VL-1X / VL-1XL ：Máx. 82°C

VL-32： Máx. 93°C

Entornos mineros fríos: se recomienda VL-11

Entornos industriales de alta temperatura: se recomienda VL-1

Paso 4: Evaluar el Número de Puntos de Lubricación

Los inyectores de grasa de la serie VL están disponibles en una variedad de formas de combinación:

1 salida

2 salidas

3 salidas

4 salidas5 salidas6 salidas

Sistemas centralizados con múltiples puntos de lubricación: Seleccionar combinaciones de múltiples salidas de VL-1 / VL-1X / VL-32

Punto de lubricación único de gran tamaño: Seleccionar VL-11

Paso 5: Adecuar a la Aplicación Industrial

Diferentes sectores industriales tienen requisitos distintos para los inyectores de grasa:

1、Equipos mineros, alta presión, gran desplazamiento: VL-1XL / VL-11

2、Maquinaria de construcción, presión media, desplazamiento ajustable: VL-1 / VL-1X

3、Industria siderúrgica y cementera, entorno de alta temperatura, rodamientos para servicio pesado: VL-1 / VL-1XL

4、Automatización y máquinas herramienta, microlubricación de precisión: VL-32

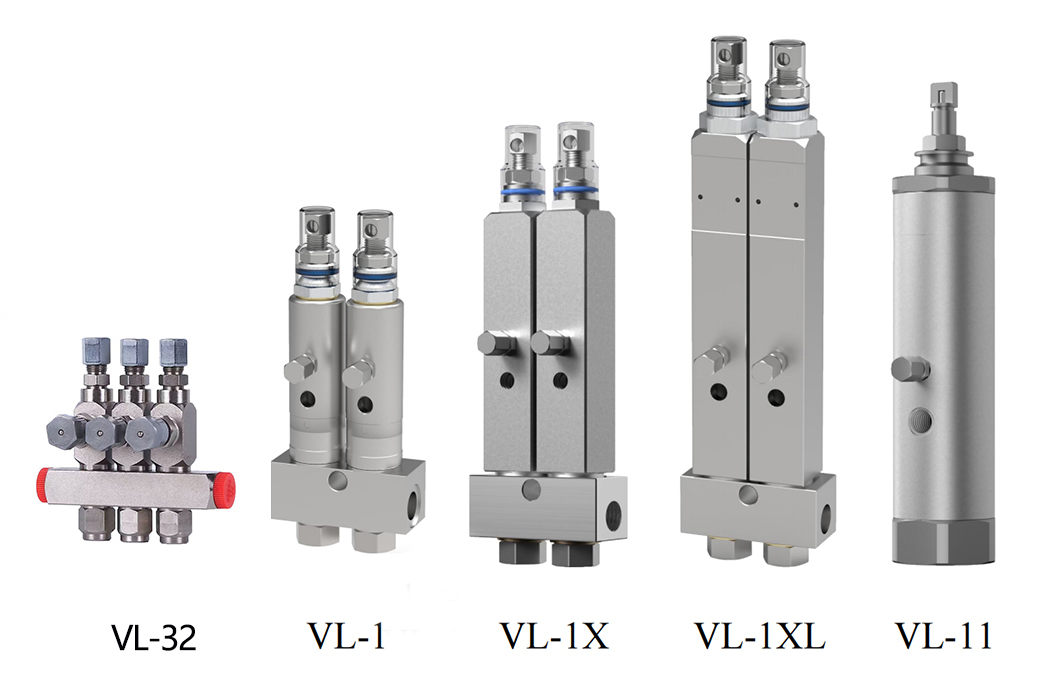

Análisis Comparativo de los Modelos de Inyectores de Grasa Serie VL

Errores Comunes en la Selección

1、Seleccionar modelos basándose únicamente en los tamaños de rosca

2、Ignorar la pérdida de presión en tuberías largas

3、Utilizar modelos de gran desplazamiento para rodamientos pequeños

4、Descuidar los límites de temperatura ambiente

5、Mezclar diferentes desplazamientos sin realizar cálculos del sistema

¿Por Qué Elegir los Inyectores de Grasa Serie VL de CISOLUBE?

1、Desplazamiento ajustable con precisión, disponible en acero al carbono y acero inoxidable.

2、Capacidad de alta presión de hasta 414 bar

3、Indicador visual de operación

4、Estructura combinada modular

5、Mantenimiento y reemplazo fáciles

6、Adecuado para grasa NLGI Grado 0, 1 y 2

Aplicable a las industrias minera, de maquinaria de construcción, siderúrgica, cementera, eólica, de petróleo y gas, entre otras

CISOLUBE proporciona una solución completa de sistema de lubricación de una sola línea, que incluye bombas de lubricación, inyectores de grasa, sistemas de control, tuberías y accesorios. Estas soluciones son parte de un sistema automático de lubricación centralizada, que garantiza una lubricación eficiente y reduce los requisitos de mantenimiento.

Conclusión

Seleccionar el inyector de grasa adecuado para un sistema de lubricación de una sola línea requiere una consideración integral de:

1、Desplazamiento de grasa

2、Presión

3、Entorno

4、Tipo de aplicación

5、Número de puntos de lubricación

Una selección adecuada puede prolongar significativamente la vida útil de los rodamientos, reducir el tiempo de inactividad y mejorar la fiabilidad de la lubricación.

Para soluciones de sistemas de lubricación personalizadas, comuníquese con el equipo de ingeniería y técnica de CISOLUBE.
