Este sistema automático de lubricación progresiva dispensa secuencialmente lubricante a varios puntos. Es ideal para máquinas con muchos puntos de lubricación y garantiza una distribución precisa de la lubricación.
Este sistema centralizado de lubricación progresiva, diseñado con tecnología avanzada, dispensa secuencialmente lubricante a varios puntos de una máquina. El sistema de lubricación progresiva central es una solución ideal para máquinas que tienen numerosos puntos de lubricación, como maquinaria industrial o vehículos de servicio pesado. Los sistemas automáticos de lubricación progresiva garantizan una distribución precisa de la lubricación, que es crucial para el buen funcionamiento y la longevidad de la máquina. Los sistemas de lubricación progresiva central reducen el riesgo de lubricación excesiva o insuficiente, lo que puede provocar fallas mecánicas o desgaste innecesario. Además, los sistemas de lubricación progresiva centralizados también ahorran tiempo y recursos al automatizar el proceso de lubricación, eliminando la necesidad de lubricación manual. Este sistema de lubricación progresiva en serie no solo es eficiente, sino que también contribuye al mantenimiento y rendimiento general de la máquina. CisolubeSistema centralizado de lubricación de grasaEs una solución confiable y rentable para mantener una lubricación óptima en maquinaria compleja.
Kit compacto, flexible
Función supervisada
Los canales fluyen completamente

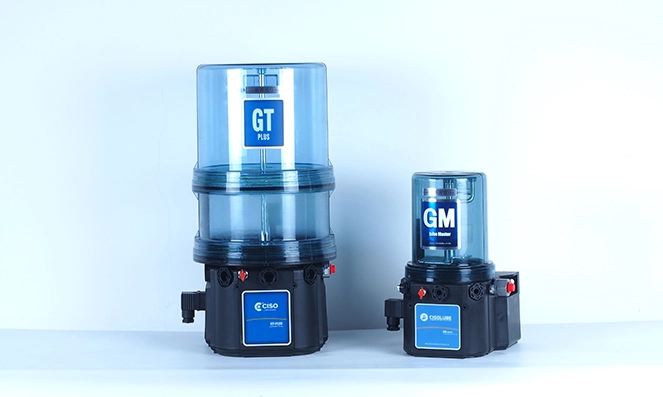

Los sistemas de lubricación progresiva CISO tienen una amplia gama de uso
Los sistemas de lubricación progresiva CISO tienen Válvula de retorno integrada en el interior

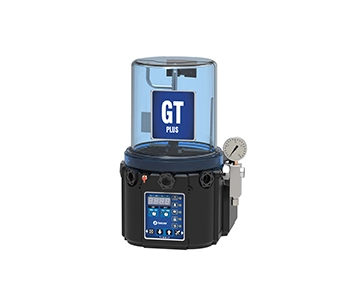

Bomba de lubricación A-GT

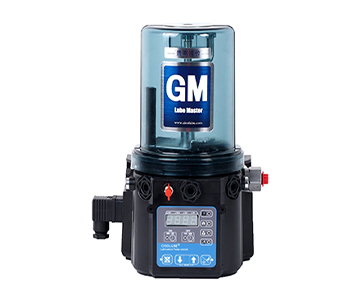

B-GM bomba de lubricación

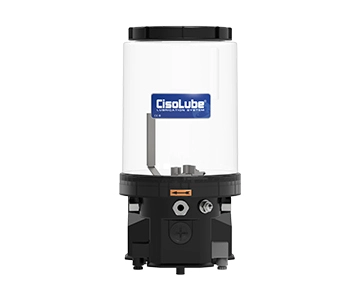

Bomba de lubricación C-GP203

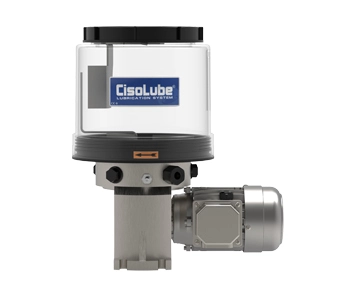

Bomba de lubricación D-GP205

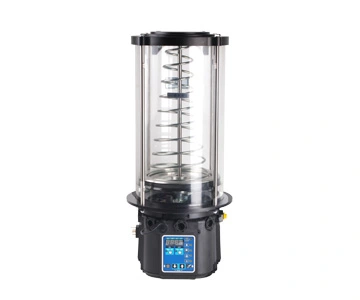

Bomba de lubricación E-GT-X

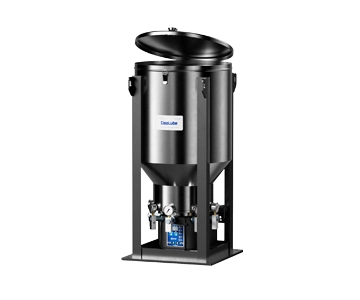

F-GT-HEAVYBomba de lubricación

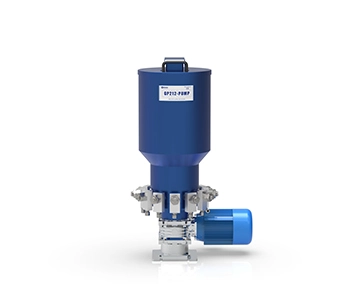

Bomba de lubricación G-GP212

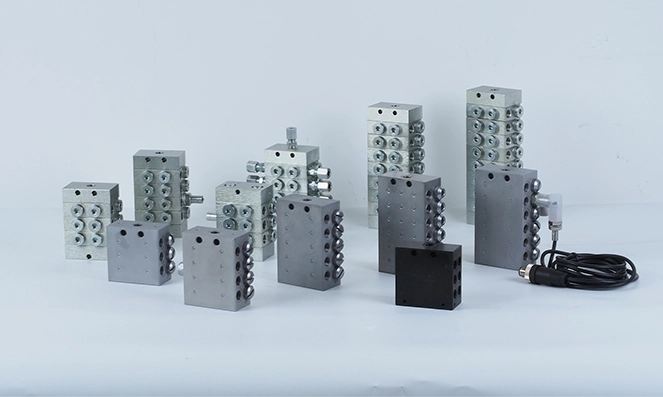

1-Elementos de válvula de alivio de salida
2-Línea principal
3-Filtro
Interruptor de 4 presiones

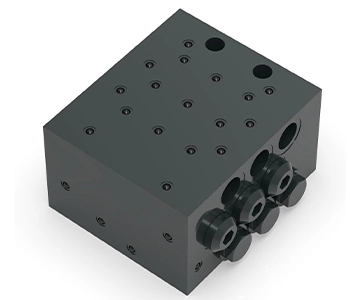

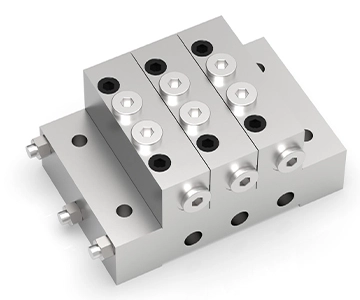

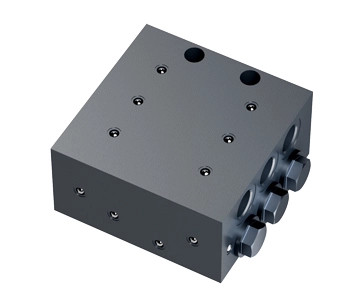

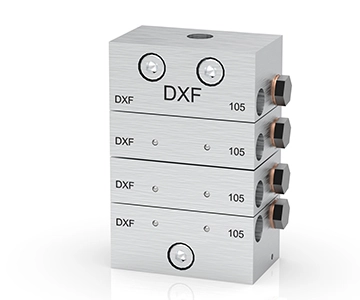

5-distribuidor progresivo (1 Generación)
6-distribuidor progresivo (generación 2)
7-distribuidor progresivo (generación 2)
8-distribuidor progresivo (3 generación)
9-Control de la función
10-Monitoreo de fallas
11-Tuberías y mangueras
12-Línea al punto de lubricación
13-Controlador
Los sistemas de lubricación progresiva de la serie funcionan bombeando lubricante a la línea principal, que luego se distribuye a varios puntos a través de los distribuidores progresivos. La cantidad de lubricante que recibe cada punto es controlada y precisa.
Los sistemas de lubricación progresiva en serie comprenden una bomba de alimentación, distribuidores progresivos, tuberías necesarias, accesorios de tubería roscados, componentes de fijación e indicadores de presión.
Los sistemas de lubricación progresiva en serie deben ensamblarse en una posición de fácil acceso de la máquina, y el distribuidor progresivo debe ensamblarse lo más cerca posible de los puntos de lubricación.
El diseño depende del número de puntos de lubricación que se conectarán y de los requisitos de dosis de grasa. La tubería debe soportar la presión máxima de la bomba.
El tipo de lubricante utilizado depende de los requisitos específicos de la maquinaria que se lubrica. Es mejor consultar con un especialista en lubricación para obtener recomendaciones específicas.
| Característica | Sistemas de lubricación progresiva | Sistemas de lubricación de una sola línea | Sistemas de lubricación de doble línea | Sistemas de lubricación de cadena |
| Definición | El sistema de lubricación progresiva es un sistema de lubricación eficiente que se utiliza para equipos mecánicos, que proporciona lubricante progresivamente a diferentes partes del equipo para garantizar que cada parte reciba una cantidad adecuada de lubricación. |
La bomba de lubricación lubricante entrega automáticamente al dispensador de lubricante a través de una sola línea de suministro. Cada dispensador sirve solo un punto de lubricación y se puede ajustar para proporcionar la dosis exacta de grasa o aceite requerido. |
Los sistemas de doble línea se pueden utilizar en sistemas grandes con puntos de lubricación dispersos que requieren cantidades de lubricación variables. Estos sistemas utilizan dos líneas principales que se suministran alternativamente con lubricante de una bomba de alta presión. |
El Sistema de lubricación de cadena es un sistema utilizado para proteger y mantener cadenas de equipos mecánicos. Funciona principalmente proporcionando la cantidad correcta de lubricante para reducir la fricción y el desgaste de la cadena, y para mantener la flexibilidad de la cadena y la eficiencia operativa. Un sistema de lubricación de cadena generalmente incluye un tanque, líneas y cepillos. Estos componentes trabajan juntos para garantizar que la superficie de la cadena esté siempre correctamente lubricada, prolongando la vida útil de la cadena y el sistema de transmisión, reduciendo los costos de mantenimiento y mejorando la confiabilidad y eficiencia del equipo. |
| Componentes básicos | A-GTBomba lubricante automática B -GMBomba de lubricación automática Bomba de lubricación C-GP203 Bomba de lubricación D-GP205 Bomba de lubricación E-GT-X Bomba de lubricación F-GT-HEAVY Bomba de lubricación G-GP212 Elementos de válvula de alivio de salida Línea principal Filtro Interruptor de presión Distribuidor progresivo (1 Generación) Distribuidor progresivo (generación 2) Distribuidor progresivo (generación 2) Distribuidor progresivo (3 generación) Control de la función Monitoreo de fallas Tuberías y mangueras Línea al punto de lubricación Controlador |
A-C-flujoBomba de lubricación Bomba de lubricación de una sola línea D-GTS E-GMSBomba de lubricación eléctrica F - GT-MAXBomba de grasa lubricante Conjunto de válvula solenoide de retorno Manómetro Tuberías Filtro Tuerca ramificada Abrazaderas de tubería Cuatro plecas ramificadas Distribuidor volumétrico Compruebe el dispositivo (interruptor de presión) Línea al punto de lubricación Controlador |
A.Bomba de lubricación ZP01/02 B.Bomba de lubricación ZP08/14/24 Dispositivos de medición de doble línea DSG Dispositivos de medición DSL de doble línea Dispositivos de medición DSKH WP-C Válvula de cambio eléctrica DU-C válvulas hidráulicas de cambio MC-Ⅰcaja de control del sistema Interruptores de presión de extremo de línea EPW |
A.Bomba de lubricación de cadena PMV B.Bomba de lubricación de cadena PMN Tanque de aceite Cepillos Tubería flexible de alta presión |
| Principio de funcionamiento | El lubricante se bombea a través de las líneas principales al distribuidor progresivo con la bomba. El lubricante es eludido "progresivamente" hasta el punto de fricción. La circulación de un distribuidor progresivo se monitoriza óptica o eléctricamente. |
Los valores de dosificación se incide en la línea principal con la bomba: válvulas de medición que funcionan dinámicamente con una oleada de presión, elementos de dosificación operativos estáticos con acumulación de presión lenta. Estos así Transferir la cantidad respectiva de lubricante al punto de fricción. Durante la siguiente fase de alivio, el lubricante se reaposición en las válvulas de dosificación para el siguiente proceso de lubricación. |
Los sistemas CISO de doble línea se pueden utilizar en sistemas grandes con puntos de lubricación dispersos que requieren diferentes cantidades de lubricación. Estos sistemas utilizan dos líneas principales que se suministran alternativamente con lubricante de una bomba de alta presión a través de una válvula de cambio en hasta 400 bar (5 800 psi) líneas de rama. A lo largo de las líneas principales, están conectados con dispositivos de medición de doble línea para suministrar un gran volumen de lubricante a los puntos de lubricación dentro de grandes sistemas de doble línea, Los interruptores de presión de fin de línea se utilizan para controlar y monitorear el sistema. |
El sistema de lubricación de la cadena transfiere el lubricante desde el tanque de almacenamiento a los cepillos a través de la bomba de lubricación, y a través de los cepillos el lubricante se aplica a la cadena para formar una película lubricante, que reduce la fricción de la cadena y el desgaste. |
| Ventajas | Kit compacto, flexible Función supervisada Los canales fluyen completamente Amplia gama de uso |
Conexión de numerosos puntos de lubricación Las cantidades de dosificación más pequeñas Construcción compacta Para aceite o grasa fluida Bajo costo y alta eficiencia Montaje fácil |
Confiable Sencillo de servicio Opciones de control ultrasónicas de bajo y alto nivel Filtro lubricante incorporado |
Estructura compacta y fácil expansión No hay necesidad de un distribuidor Las tuberías son lisas y no tienen residuos Desplazamiento ajustable |
