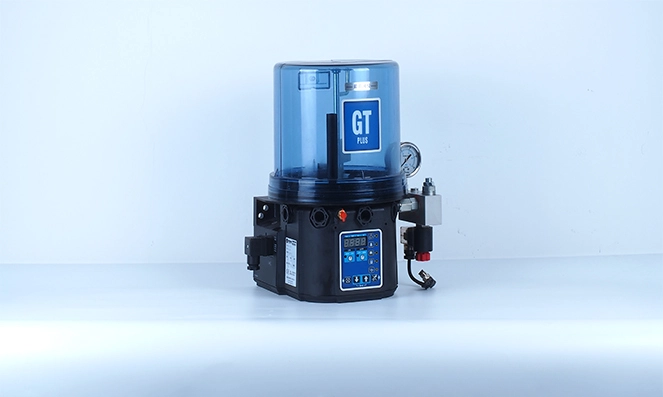

El sistema automático de lubricación de una sola línea es el sistema de lubricación de pérdida total más extendido en el campo de la ingeniería general.
Pequeñas cantidades de aceite o grasa fluida se alimentan de forma intermitente en el tiempo de ciclo deseado del punto de lubricación. Ejemplo 5 a 1000 mm³ Volumen de dosificación, a 25 bar de presión en el punto de lubricación, para una presión de bomba de 25 a 150 bar.
Conexión de numerosos puntos de lubricación
Las cantidades de dosificación más pequeñas
Construcción compacta
Para aceite o grasa
Rentable
Montaje fácil
PersonalizadoSistema centralizado de lubricación de grasa

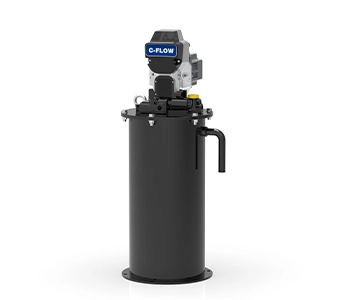

A-C-FLOW bomba de lubricación de una sola línea

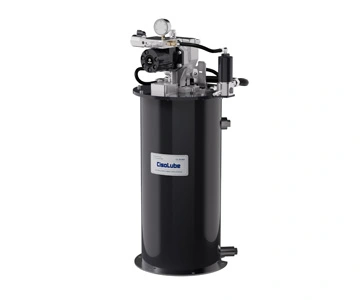

Bomba hidráulica B-LUBESTAR

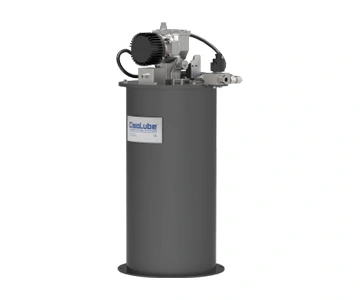

C-Bomba eléctrica LUBESTAR
D-Bomba de lubricación de línea única GTS
E-Bomba de lubricación GMS
F-Bomba de lubricación GT-MAX
1-Conjunto de válvula solenoide de retorno
2-Manómetro
3-Tuberías
4-Filtro
5-Plecas ramificadas
6-Abrazaderas de tubería
7-Cuatro plecas ramificadas
8-Distribuidor de grasa-Distribuidor volumétrico
9-Compruebe el dispositivo (interruptor de presión)
10-Línea hasta el punto de lubricación
11-Controlador
| Característica | Sistemas de lubricación progresiva | Sistemas de lubricación de una sola línea | Sistemas de lubricación de doble línea | Sistema de lubricación de maquinaria agrícola |
| Definición | El sistema de lubricación progresiva es un sistema de lubricación eficiente que se utiliza para equipos mecánicos, que proporciona lubricante progresivamente a diferentes partes del equipo para garantizar que cada parte reciba una cantidad adecuada de lubricación. |
La bomba de lubricación lubricante entrega automáticamente al dispensador de lubricante a través de una sola línea de suministro. Cada dispensador sirve solo un punto de lubricación y se puede ajustar para proporcionar la dosis exacta de grasa o aceite requerido. |
Los sistemas de doble línea se pueden utilizar en sistemas grandes con puntos de lubricación dispersos que requieren cantidades de lubricación variables. Estos sistemas utilizan dos líneas principales que se suministran alternativamente con lubricante de una bomba de alta presión. |
Un sistema de lubricación automático para maquinaria agrícola es un sistema inteligente que proporciona lubricación cuantitativa y cronometrada a los componentes clave de la maquinaria agrícola. A través de una bomba de lubricación y un dispositivo de distribución, entrega con precisión grasa o aceite lubricante a cada punto de fricción, asegurando un funcionamiento estable del equipo incluso bajo altas cargas, polvoriento y ambientes húmedos. Este sistema puede reducir significativamente el mantenimiento manual, reducir las tasas de falla y extender la vida útil del equipo, mejorando así la eficiencia operativa general y la confiabilidad de la maquinaria agrícola. |
| Componentes básicos | A-GTBomba lubricante automática B -GMBomba de lubricación automática Bomba de lubricación C-GP203 Bomba de lubricación D-GP205 Bomba de lubricación E-GT-X Bomba de lubricación F-GT-HEAVY Bomba de lubricación G-GP212 Elementos de válvula de alivio de salida Línea principal Filtro Interruptor de presión Distribuidor progresivo (1 Generación) Distribuidor progresivo (generación 2) Distribuidor progresivo (generación 2) Distribuidor progresivo (3 generación) Control de la función Monitoreo de fallas Tuberías y mangueras Línea al punto de lubricación Controlador |
A-C-flujoBomba de lubricación Bomba de lubricación de una sola línea D-GTS E-GMSBomba de lubricación eléctrica F - GT-MAXBomba de grasa lubricante Conjunto de válvula solenoide de retorno Manómetro Tuberías Filtro Tuerca ramificada Abrazaderas de tubería Cuatro plezas ramificadas Distribuidor volumétrico Compruebe el dispositivo (interruptor de presión) Línea al punto de lubricación Controlador |
A.Bomba de lubricación ZP01/02 B.Bomba de lubricación ZP08/14/24 Dispositivos de medición de doble línea DSG Dispositivos de medición DSL de doble línea Dispositivos de medición DSKH WP-C Válvula de cambio eléctrica DU-C válvulas hidráulicas de cambio MC-Ⅰcaja de control del sistema Interruptores de presión de extremo de línea EPW |
A.Bomba de lubricación de aceite EM2 B.Bomba de lubricación de cadena PMV C.Bomba de lubricación de cadena PMN D.GT PLUS Bomba de lubricación Bloque distribuidor de grasa Tanque de aceite Cepillos Tubería flexible de alta presión |
| Principio de funcionamiento | El lubricante se bombea a través de las líneas principales al distribuidor progresivo con la bomba. El lubricante es eludido "progresivamente" hasta el punto de fricción. La circulación de un distribuidor progresivo se monitoriza óptica o eléctricamente. |
Los valores de dosificación se incide en la línea principal con la bomba: válvulas de medición que funcionan dinámicamente con una oleada de presión, elementos de dosificación operativos estáticos con acumulación de presión lenta. Estos así Transferir la cantidad respectiva de lubricante al punto de fricción. Durante la siguiente fase de alivio, el lubricante se reaposición en las válvulas de dosificación para el siguiente proceso de lubricación. |
Los sistemas CISO de doble línea se pueden utilizar en sistemas grandes con puntos de lubricación dispersos que requieren diferentes cantidades de lubricación. Estos sistemas utilizan dos líneas principales que se suministran alternativamente con lubricante de una bomba de alta presión a través de una válvula de cambio en hasta 400 bar (5 800 psi) líneas de rama. A lo largo de las líneas principales, están conectados con dispositivos de medición de doble línea para suministrar un gran volumen de lubricante a los puntos de lubricación dentro de grandes sistemas de doble línea, Los interruptores de presión de fin de línea se utilizan para controlar y monitorear el sistema. |
Los sistemas automáticos de lubricación para maquinaria agrícola entregan aceite o grasa de forma automática, periódica y en cantidades precisas mientras el equipo está funcionando. Las bombas de lubricación accionadas eléctricamente o mecánicamente entregan lubricantes a través de distribuidores o tuberías a cada punto de lubricación, manteniendo los rodamientos, cadenas, engranajes y otros componentes críticos bien lubricados, lo que reduce el desgaste y prolonga la vida útil. |
| Ventajas | Kit compacto, flexible Función supervisada Los canales fluyen completamente Amplia gama de uso |
Conexión de numerosos puntos de lubricación Las cantidades de dosificación más pequeñas Construcción compacta Para aceite o grasa fluida Bajo costo y alta eficiencia Montaje fácil |
Confiable Fácil de servir Opciones de control ultrasónicas de bajo y alto nivel Filtro lubricante incorporado |
Instalar una vez, beneficio a largo plazo. Operación continua durante las temporadas pico, mejorando la eficiencia. Bajo costo de mantenimiento, lubricación precisa. Funcionamiento más suave de componentes clave, más duradero. A prueba de polvo e impermeable, adecuado para condiciones de trabajo duras. |
