Sistema de lubricación automática para equipos de perforación rotativa de barrenos de voladura
I. Descripción General del Sistema de Lubricación Automática para Perforadoras Rotativas
Las perforadoras rotativas para barrenos de voladura se utilizan ampliamente en las industrias minera, de túneles y energética. Estas máquinas operan en condiciones de trabajo extremadamente adversas, que incluyen altos niveles de polvo, fuertes vibraciones y operación continua a alta carga.
Un sistema de lubricación automática (sistema de lubricación centralizada) garantiza una lubricación continua y precisa de todos los componentes críticos, mejorando significativamente la fiabilidad del equipo y reduciendo los costes de mantenimiento.
II. Análisis de Puntos de Lubricación en Perforadoras Rotativas para Barrenos de Voladura
1. Principales Puntos de Lubricación
Las perforadoras rotativas típicas incluyen los siguientes puntos de lubricación:
Mecanismo de rotación (rodamiento de giro, engranajes)
Sistema de avance (guías, componentes deslizantes)
Puntos de conexión de la barrena
Sistemas de rodamientos (rodamientos del eje principal, rodamientos de rodillos)
Cadenas y componentes de transmisión
Puntos de lubricación auxiliar hidráulica
Número típico de puntos de lubricación: 15–30 (dependiendo de la configuración del modelo)
2. Problemas con la Lubricación Manual
Lubricación desigual y puntos de lubricación omitidos
Lubricación excesiva o insuficiente que causa desgaste o desperdicio
Riesgos de seguridad debido a puntos de lubricación en posiciones elevadas
Contaminación por polvo que afecta la calidad de la grasa
Tiempo de inactividad frecuente y alto coste de mantenimiento
Conclusión: La lubricación manual no puede cumplir con los requisitos de los equipos mineros modernos.
III. Configuración del Sistema de Lubricación Automática para Perforadoras
1. Tipos de Sistema Recomendados
Para entornos mineros adversos, se recomiendan los siguientes sistemas:
Sistema de lubricación centralizada
Sistema de lubricación de una sola línea
2. Componentes del Sistema
Una configuración típica incluye:
Bomba de grasa eléctrica Lubestar
Distribuidor progresivo de una sola línea VL-1
Líneas principales de lubricación + sistema de tuberías derivadas
Controlador (temporizador o sistema de control basado en PLC)
Esta configuración proporciona una solución de sistema de lubricación automática con grasa estable y eficiente para perforadoras mineras.

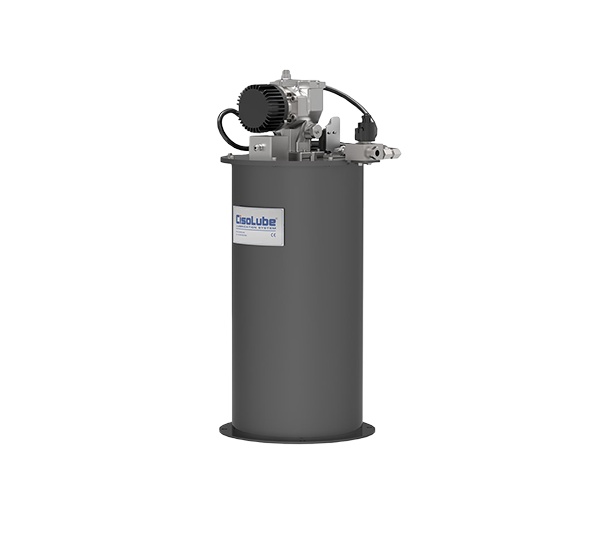

IV. Ventajas de la Bomba de Grasa Eléctrica Lubestar
1. Características Clave de Rendimiento
Accionamiento por motor DC sin escobillas
Alta eficiencia, salida estable, larga vida útil
Múltiples opciones de capacidad de depósito
Adecuado para diferentes modelos de perforadoras
Salida de presión estable
Funcionamiento fiable en condiciones de alta vibración
Grado de protección IP65
Resistente al polvo y al agua para entornos mineros
Diseño estructural de servicio pesado
Alta durabilidad y vida útil prolongada

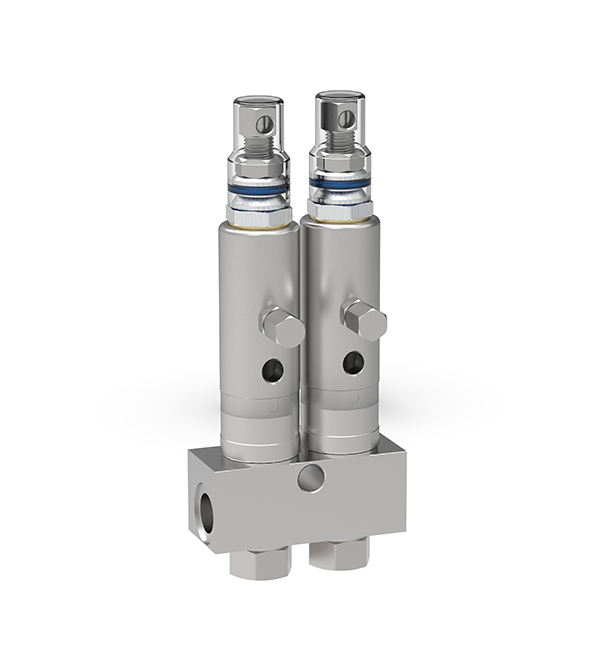

V. Distribuidor de Una Sola Línea VL-1
1. Ventajas del Producto
Salida dosificada independiente para cada punto de lubricación
Detección fácil de fallos (capacidad de monitoreo de bloqueos)
Configuración multipunto ampliable
Distribución de grasa estable y fiable
El sistema es ideal para aplicaciones de lubricación distribuida multipunto, como las perforadoras rotativas.
VI. Principio de Funcionamiento del Sistema de Lubricación Automática
Proceso de operación del sistema:
El controlador activa la bomba de lubricación según el intervalo de tiempo preestablecido
La grasa se entrega a través de la línea principal
Los distribuidores VL-1 distribuyen la grasa secuencialmente
Cada punto de lubricación recibe una cantidad dosificada de grasa
El sistema se detiene después de completar un ciclo
Resultado:
Operación sin supervisión + lubricación automática precisa
VII. Diseño de la Arquitectura del Sistema
1. Estructura Típica del Sistema
Bomba de lubricación → Tubería principal → Grupo de distribuidores VL-1 → Puntos de lubricación
2. Recomendaciones de Diseño
Utilizar 1–3 grupos de distribuidores según el número de puntos de lubricación
Salida de grasa ajustable por punto de lubricación
Optimizar el trazado de tuberías para reducir la pérdida de presión
Disposición de instalación adecuada para facilitar el acceso de mantenimiento
VIII. Guía de Operación y Mantenimiento
1. Selección de Grasa
Se recomienda grasa de alta adherencia
Se requiere alta resistencia al agua
Grado NLGI 1 o 2 recomendado
Adecuado para aplicaciones mineras de servicio pesado
2. Lista de Verificación Diaria
Verificar el estado de funcionamiento de la bomba de lubricación
Inspeccionar tuberías en busca de fugas o daños
Verificar el funcionamiento del distribuidor
Confirmar la salida de grasa en todos los puntos de lubricación
3. Prevención de Problemas Comunes
Prevenir la entrada de polvo; limpiar regularmente los conectores
Prevenir bloqueos; instalar sistemas de filtración
Utilizar grasa para bajas temperaturas en entornos fríos
Programa de Mantenimiento
1）Semanal: verificación de operación del sistema
2）Mensual: inspección de tuberías y distribuidores
3）Trimestral: reabastecimiento o reemplazo de grasa
IX. Ventajas de los Sistemas de Lubricación Automática para Perforadoras Mineras
1.Reducción de la tasa de fallos del equipo
2.Prolongación de la vida útil de los componentes clave
3.Reducción de costes de mantenimiento y mano de obra
4.Aumento del tiempo de operación de la máquina
5.Mejora de la eficiencia general de producción
