Sistemas de lubricación automatizada para camiones volquete articulados
Los camiones volquete articulados se utilizan ampliamente en minería, construcción de infraestructuras y proyectos de movimiento de tierras a gran escala, con un rendimiento excepcional en condiciones adversas gracias a sus excelentes capacidades todoterreno y su alta capacidad de carga.
Sin embargo, estas máquinas suelen operar de forma continua durante largos períodos bajo cargas pesadas, vibraciones intensas, polvo y terrenos complejos, lo que exige un nivel muy alto de lubricación de las piezas móviles críticas. Una lubricación insuficiente puede provocar un desgaste excesivo de pasadores, casquillos y rodamientos, reduciendo la fiabilidad del equipo y aumentando los costes de mantenimiento.
La instalación de un sistema de lubricación automatizado garantiza una lubricación continua y precisa de los componentes críticos, reduciendo el tiempo de inactividad y prolongando la vida útil del equipo.
Este artículo presenta 17 puntos críticos de lubricación en camiones volquete articulados y proporciona una solución completa de sistema de lubricación centralizada basada en la bomba de lubricación eléctrica GT o GP203 de CISOLUBE + distribuidor progresivo DSP/DSPP.
I. Por Qué los Camiones Volquete Articulados Necesitan Sistemas de Lubricación Automática
Los camiones volquete articulados tienen numerosos puntos de articulación, rodamientos y pasadores de conexión de alta carga, que requieren una lubricación continua durante la operación.
La aplicación manual tradicional de grasa suele presentar los siguientes problemas:
1. Puntos de lubricación ampliamente distribuidos, lo que resulta en baja eficiencia de mantenimiento.
2. Algunos puntos de lubricación están ocultos y son fácilmente omitidos.
3. Ciclos de lubricación inestables, que aceleran el desgaste de los componentes.
4. Consumo excesivo de grasa, lo que genera desperdicio. Los sistemas automáticos de lubricación centralizada, mediante el suministro programado, cuantificado y uniforme de grasa, garantizan una lubricación estable en cada punto de lubricación, resolviendo así completamente los problemas anteriores.
II. 17 Puntos Clave de Lubricación en Camiones Volquete Articulados
Un camión volquete articulado típico suele requerir lubricación en aproximadamente 17 puntos clave de lubricación.
Estos puntos de lubricación se distribuyen principalmente en los siguientes sistemas:
1. Sistema de Dirección
Pasador del cilindro de dirección izquierdo
Pasador del cilindro de dirección derecho
Estos componentes afectan directamente la agilidad de dirección y la estabilidad de manejo del vehículo.
2. Estructura de Articulación Central
Pasador de Articulación Central
Este componente conecta los bastidores delantero y trasero del vehículo y es la estructura central para la dirección articulada, soportando además cargas mecánicas significativas.
3. Sistema de Suspensión y Oscilación
Casquillo de Oscilación de la Barra de Tracción
Este mecanismo absorbe los impactos y vibraciones generados durante la operación del vehículo.
4. Sistema de Elevación de la Caja de Carga
Pasador de Base del Cilindro de Elevación
Pasador del Extremo del Vástago del Cilindro de Elevación
Una buena lubricación asegura un funcionamiento suave y fiable del mecanismo de elevación.
5. Estructura de Bisagra de la Caja de Carga
Pasador de Bisagra de la Caja de Carga
Pasador de Bisagra de la Compuerta Trasera
Estos componentes se mueven con frecuencia durante las operaciones de carga y descarga, por lo que requieren una lubricación continua.
6. Otros Puntos de Conexión Estructural
Dependiendo del modelo del vehículo, también pueden incluirse los siguientes puntos de lubricación:
Pasador de la Varillaje de Suspensión
Pasador de Conexión del Bastidor
Articulación de la Barra Estabilizadora
Puntos de Bisagra Estructural
En general, un camión volquete articulado típicamente tiene aproximadamente 17 puntos de lubricación que requieren lubricación regular.
III. Solución de Lubricación Automática para Camiones Volquete Articulados de CISOLUBE
Para las necesidades de lubricación de equipos pesados, CISOLUBE ofrece soluciones fiables de sistemas automáticos de lubricación centralizada.

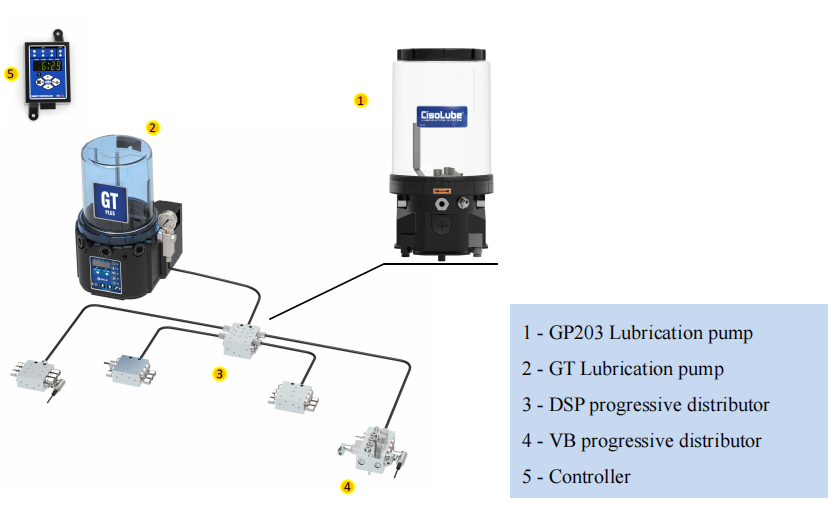

(I.) Los sistemas típicos incluyen:
1. Bomba de lubricación eléctrica GT o GP203
2. Distribuidor progresivo DSP o DSPP
3. Líneas de lubricación de alta presión
4. Controlador y sistema de monitoreo
Esta configuración pertenece al sistema de lubricación progresiva, ampliamente utilizado en:
Maquinaria de construcción
Equipos mineros
Vehículos pesados
Maquinaria y equipos agrícolas
(II.) Selección de la bomba de lubricación: bombas de lubricación eléctricas GT y GP203
La bomba de lubricación es el núcleo de potencia del sistema de lubricación automática.
Las bombas de lubricación eléctricas de la serie GT de CISOLUBE y las bombas de lubricación eléctricas GP203 están diseñadas específicamente para equipos pesados.
Características Clave
1. Salida de grasa de alta presión
2. Control automático del ciclo de lubricación
3. Compatible con grasa NLGI 0–2
4. Diseño compacto e instalación fácil
5. Adecuado para entornos con alta vibración y polvo
Para camiones volquete articulados con 17 puntos de lubricación, tanto la GT como la GP203 proporcionan un suministro de grasa estable y fiable.
(III.) Distribución de Lubricación: Distribuidor Progresivo DSP/DSPP
El distribuidor progresivo DSP de CISOLUBE y el distribuidor progresivo DSPP se utilizan para distribuir con precisión la grasa a cada punto de lubricación.
Principio de Funcionamiento
Cuando la grasa entra en el distribuidor:
1. El pistón interno se mueve secuencialmente
2. Cada salida dispensa una cantidad medida de grasa
3. Cada punto de lubricación recibe lubricación en secuencia.
Ventajas Técnicas
1. Dosificación precisa de grasa
2. Ampliable a múltiples puntos de lubricación
3. Diseño robusto adecuado para equipos de servicio pesado
4. Alta fiabilidad incluso en entornos adversos
Mediante la combinación de múltiples distribuidores, el sistema puede cubrir fácilmente 17 o más puntos de lubricación.
(IV.) Flujo de Trabajo del Sistema de Lubricación Automática
El sistema opera de la siguiente manera:
1. El controlador arranca la bomba de lubricación.
2. La grasa se entrega a la línea principal de suministro de aceite.
3. La grasa entra en el distribuidor progresivo DSP/DSPP.
4. El distribuidor suministra grasa secuencialmente a cada punto de lubricación.
5. El sistema se detiene automáticamente al final del ciclo de lubricación.
6. El sistema puede operar automáticamente según los intervalos de tiempo de lubricación establecidos, garantizando una lubricación continua y fiable del equipo durante la operación.
(V.) Ventajas del Sistema de Lubricación Automática
La instalación del sistema de lubricación automática de CISOLUBE en camiones volquete articulados ofrece varias ventajas:
1. Reducción del desgaste del equipo.
2. La lubricación continua reduce la fricción y prolonga la vida útil de pasadores, casquillos y rodamientos.
3. Reducción de los costes de mantenimiento.
4. La lubricación automática reduce el engrase manual y el desperdicio de grasa.
5. Mejora de la fiabilidad del equipo.
6. Los componentes críticos siempre están bien lubricados.
7. Aumento de la eficiencia de producción.
8. Reducción del tiempo de inactividad por mantenimiento manual, aumentando la utilización del equipo.
9. Prolongación de la vida útil del equipo.
10. Reducción significativa del desgaste en las conexiones estructurales.
IV. Conclusión
Para los camiones volquete articulados que operan en entornos mineros y de construcción, la instalación de un sistema fiable de lubricación centralizada automatizada se ha convertido en una parte esencial del mantenimiento del equipo.
Mediante el uso de la bomba de lubricación GT o GP203 de CISOLUBE en combinación con el distribuidor progresivo DSP o DSPP, se puede proporcionar una lubricación precisa y fiable a aproximadamente 17 puntos críticos de lubricación, reduciendo significativamente los costes de mantenimiento y mejorando el rendimiento del equipo.
V. Preguntas Frecuentes (FAQ)
1. ¿Qué es un sistema de lubricación automatizada para camiones volquete articulados?
Un sistema de lubricación automatizada es una solución de lubricación centralizada que suministra automáticamente grasa a múltiples puntos de lubricación a través de una bomba de lubricación y un distribuidor, reduciendo así el desgaste y mejorando la fiabilidad del equipo.
2. ¿Cuántos puntos de lubricación tiene típicamente un camión volquete articulado?
La mayoría de los camiones volquete articulados requieren la lubricación de aproximadamente 17 puntos críticos de lubricación, que incluyen:
Pasador del cilindro de dirección
Pasador de articulación central
Pasador de elevación de la caja
Puntos de conexión de suspensión, etc.
3. ¿Qué tipos de equipos utilizan sistemas de lubricación automatizada? Los sistemas de lubricación automática se utilizan ampliamente en:
Maquinaria de construcción
Equipos mineros
Excavadoras
Cargadoras de ruedas
Camiones volquete articulados
Maquinaria y equipos agrícolas
4. ¿Por qué elegir un sistema de lubricación progresiva?
Los sistemas de lubricación progresiva aseguran que cada punto de lubricación reciba grasa secuencialmente y pueden detectar rápidamente bloqueos, por lo que se utilizan ampliamente en la lubricación de equipos pesados.
5. ¿Por qué elegir un sistema de lubricación de CISOLUBE?
Los sistemas de lubricación de CISOLUBE se caracterizan por:
Alta fiabilidad
Lubricación con dosificación precisa
Construcción robusta y duradera
Idealmente adecuados para la lubricación de equipos mineros y maquinaria pesada que opera en condiciones adversas.
